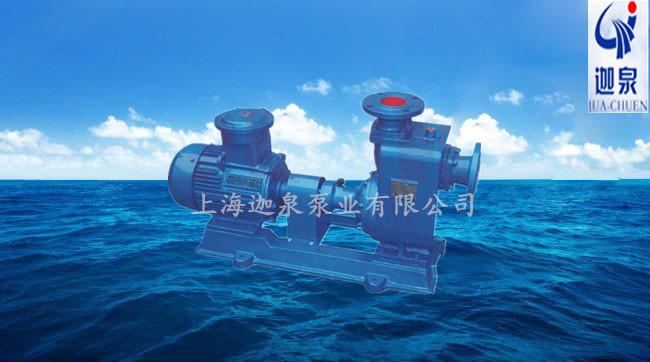

自吸式離心油泵
產品型號：CYZ-A型
更新時間：2024-06-25
瀏覽次數：3181
簡要描述：CYZ-A型自吸式離心油泵-它具有結構簡單、操作方便、運行平穩、維護容易、效率高、壽命長具有較強的自吸能力等優點。
產品介紹
CYZ-A型自吸式離心油泵-簡介
本單位生產的自吸式油泵是根據國內外有關技術資料經消化、吸收、改進后研制而成的泵類產品，國內空白，該泵適用于石油行業、陸地油庫、油罐車的理想產品，并適合于作船用貨油泵、艙底泵和壓載泵及機器冷卻水循環等，分別輸送汽油、煤油、柴油、航煤等石油產品和海水、清水，介質溫度-20℃～80℃，如輸送化工液體可改用耐腐蝕機械密封。
CYZ-A型自吸式離心油泵-主要特點
1、屬自吸式離心泵，它具有結構簡單、操作方便、運行平穩、維護容易、效率高、壽命長具有較強的自吸能力等優點。管路中不需底閥，工作前只需保證泵體內儲有定量引油即可。用于油輪或輸水船舶上時，可兼作掃艙泵，掃艙效果良好。
2、是選用材料精制而成，密封采用硬質合金機械密封，經久耐用，吐出管路不需要安裝安全閥，吸入管路不需要安裝底閥，因此簡化了管路系統，又改善了勞動條件。
CYZ-A型自吸式離心油泵-結構簡圖
CYZ-A型自吸式離心油泵-安裝圖
CYZ-A型自吸式離心油泵-使用
（一）.起動前的準備及檢查工作：
1.CYZ-A型離心油泵，根據泵的工作運轉狀況，分別采用鈣基黃油和10號機油進行潤滑，如果采用黃油潤滑的泵應定期向軸承箱內加注黃油，采用機油潤滑的泵，如果油位不足，則加足之。
2.檢查CYZ-A型自吸式離心油泵殼內的儲液是否高于葉輪的上邊緣，如若不足，可以從泵殼上的加液口處直接向泵體內注入儲液，不應在儲液不足的情況下啟動運轉，泵則不能正常工作，且易損壞機械密封。
3.檢查CYZ-A型自吸式離心油泵的轉動部件是否有卡住磕碰現象。
4.檢查CYZ-A型自吸式離心油泵體底腳及各聯結處螺母有無松動現象。
5.檢查CYZ-A型自吸式離心油泵軸與電動機主軸的同軸度或平行度。
6.檢查CYZ-A型自吸式離心油泵進口管路是否漏氣，如有漏氣，必須設法排除。
7.打開吸入管路的閥門，稍開（不要全開）出口控制閥。
（二）.停泵
1.首先必須關閉吐出管路上的閘閥。
2.使泵停止轉動。
3.在寒冷季節，應將泵體內的儲液和軸承體冷卻室內的水放空，以防凍裂機件。
CYZ-A型自吸式離心油泵-故障原因及解決方法
| 故障形式 | 產生原因 | 排除方法 |
| 自吸式油泵不出油 | 1.泵殼內未加儲液或儲液不足 | 1.加足儲液 |
| 2.吸入管路漏氣 | 2.檢查并排除漏氣現象 | |
| 3.轉速太低 | 3.調整轉速 | |
| 4.吸程太高或吸入管路過長 | 4.降低吸程或縮短吸入管路 | |
| 5.機械密封泄漏量過大 | 5.修復或更換 | |
| 6.吸入管路氣體不能從出口排出 | 6.使之排出 | |
| 自吸油泵雜音和振動較大 | 1.底腳不穩 | 1.加固 |
| 2.泵軸彎曲 | 2.更換或校正 | |
| 3.汽蝕現象 | 3.調整工況 | |
| 4.軸承磨損嚴重 | 4.更換 | |
| 5.進出管路內有雜物 | 5.清除雜物 | |
| 6.泵與電動機兩者主軸不同心 | 6.調整同軸度 | |
| 自吸油泵出油量不足 | 1.葉輪流道與吸入管被堵塞 | 1.排除堵塞物 |
| 2.葉輪或葉輪密封磨損嚴重 | 2.更換口環 | |
| 3.功率不足或轉速太低 | 3.加足功率、調至額定轉速 | |
| 自吸油泵軸功率 | 1.流量過大 | 1.升高出口壓力 |
| 消耗過大 | 2.轉速太高 | 2.適當降低 |
| 3.泵軸彎曲或葉輪卡碰 | 3.更換或校正 | |
| 4.泵內流道堵塞或被卡住 | 4.排隊堵塞物 |
其他條件
口徑：25-300mm
流量：3.2-500m3/h
揚程：12-80m
轉速：1450/2900r/min
溫度：-20-80℃
材質：鑄鐵、不銹鋼
密封：耐腐機械密封
CYZ-A型自吸式離心油泵-型號意義
CYZ-A型自吸式離心油泵-性能參數
| 型號 | 電機功率 | 轉速 | 口徑 | 流量 | 揚程 | 自吸高度 |
| （kw） | （r/min） | （mm） | （m 3 /h） | （m） | （m） | |
| 25CYZ-A-20 | 1.1 | 2900 | 25 | 3.2 | 20 | 6 |
| 25CYZ-A-20 | 1.5 | 2900 | 25 | 3.2 | 32 | 6 |
| 32CYZ-A-20 | 3 | 2900 | 32 | 3.2 | 50 | 6 |
| 40CYZ-A-20 | 1.5 | 2900 | 40 | 6.3 | 20 | 5 |
| 40CYZ-A-32 | 2.2 | 2900 | 40 | 6.3 | 32 | 5 |
| 40CYZ-A-40 | 4 | 2900 | 40 | 10 | 40 | 5 |
| 40CYZ-A-50 | 4 | 2900 | 40 | 6.3 | 50 | 5 |
| 50CYZ-A-12 | 1.5 | 2900 | 50 | 12.5 | 12 | 5 |
| 50CYZ-A-20 | 2.2 | 2900 | 50 | 15 | 20 | 5 |
| 50CYZ-A-30 | 3 | 2900 | 50 | 12.5 | 30 | 5 |
| 50CYZ-A-35 | 4 | 2900 | 50 | 12.5 | 35 | 5 |
| 50CYZ-A-40 | 4 | 2900 | 50 | 10 | 40 | 5 |
| 50CYZ-A-50 | 5.5 | 2900 | 50 | 12.5 | 50 | 5 |
| 50CYZ-A-60 | 7.5 | 2900 | 50 | 12.5 | 60 | 5 |
| 50CYZ-A-75 | 11 | 2900 | 50 | 15 | 75 | 5 |
| 65CYZ-A-15 | 3 | 2900 | 65 | 30 | 15 | 4 |
| 65CYZ-A-32 | 5.5 | 2900 | 65 | 25 | 32 | 5 |
| 65CYZ-A-50 | 7.5 | 2900 | 65 | 25 | 50 | 5 |
| 65CYZ-A-70 | 15 | 2900 | 65 | 25 | 70 | 5 |
| 80CYZ-A-13 | 3 | 2900 | 80 | 35 | 13 | 3.5 |
| 80CYZ-A-17 | 4 | 2900 | 80 | 43 | 17 | 3.5 |
| 80CYZ-A-22 | 5.5 | 2900 | 80 | 40 | 22 | 3.5 |
| 80CYZ-A-25 | 7.5 | 2900 | 80 | 50 | 25 | 4 |
| 80CYZ-A-32 | 7.5 | 2900 | 80 | 50 | 32 | 4 |
| 80CYZ-A-40 | 11 | 2900 | 80 | 50 | 40 | 4 |
| 80CYZ-A-55 | 18.5 | 2900 | 80 | 60 | 55 | 4.5 |
| 80CYZ-A-70 | 22 | 2900 | 80 | 60 | 70 | 4.5 |
| 100CYZ-A-20 | 7.5 | 2900 | 100 | 80 | 20 | 3.5 |
| 100CYZ-A-25 | 11 | 2900 | 100 | 100 | 25 | 4.5 |
| 100CYZ-A-32 | 15 | 2900 | 100 | 100 | 32 | 4.5 |
| 100CYZ-A-40 | 18.5 | 2900 | 100 | 100 | 40 | 4.5 |
| 100CYZ-A-50 | 22 | 2900 | 100 | 100 | 50 | 4.5 |
| 100CYZ-A-65 | 30 | 2900 | 100 | 100 | 65 | 4.5 |
| 100CYZ-A-75 | 30 | 2900 | 100 | 100 | 75 | 4.5 |
| 150CYZ-A-20 | 18.5 | 1450 | 150 | 180 | 20 | 4.5 |
| 150CYZ-A-30 | 30 | 1450 | 150 | 170 | 30 | 4.5 |
| 150CYZ-A-45 | 37 | 2900 | 150 | 160 | 45 | 4.5 |
| 150CYZ-A-55 | 45 | 2900 | 150 | 160 | 80 | 4.5 |
| 150CYZ-A-65 | 55 | 2900 | 150 | 170 | 65 | 4.5 |
| 150CYZ-A-80 | 55 | 2900 | 150 | 160 | 80 | 4.5 |
| 200CYZ-A-32 | 90 | 1450 | 200 | 400 | 32 | 4.5 |
| 250CYZ-A-50 | 90 | 1450 | 250 | 400 | 50 | 4.5 |
| 300CYZ-A-50 | 110 | 1450 | 300 | 500 | 50 | 4.5 |
