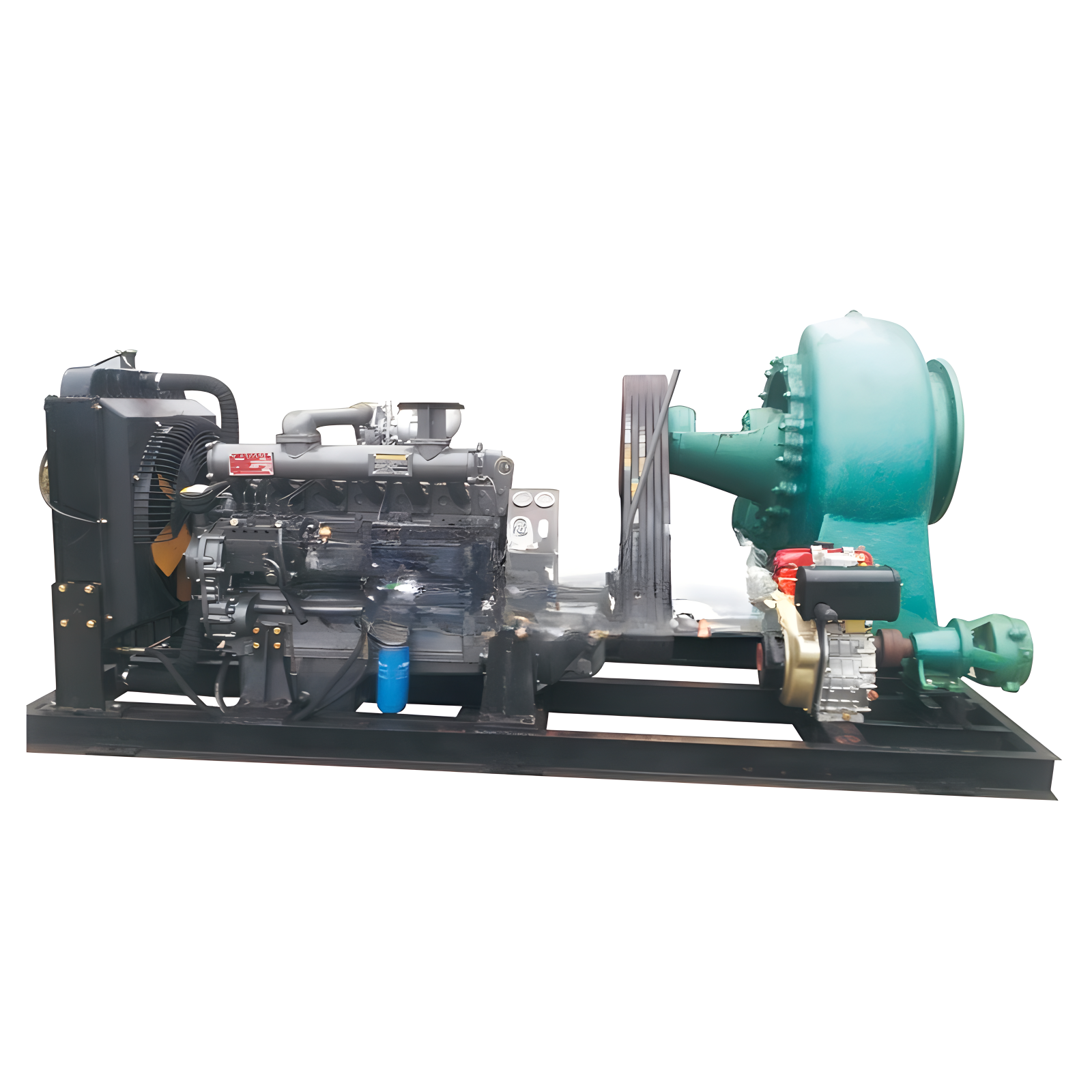

柴油機泵組

產品型號：CHW型

更新時間：2024-06-25

瀏覽次數：7798

簡要描述：柴油機泵組是一種比轉速較高的泵型,廣泛應用于農田灌溉,防澇排洪,污水處理,電站冷卻系統等領域.在大流量,低揚程的應用場合下,軸流泵揚程,流量變化范圍小,高效區窄,抗汽蝕性能差,使用混流泵代替軸流泵

產品咨詢在線客服

產品介紹

柴油機泵組-農村抽水機：

1.特點：結構簡單、使用可靠、裝修方便，而且效率高、體形小、重量輕。2.傳動方式：有直接傳動和變速傳動。常用動力機是電動機和柴油機。訂貨時應明確動力機的型號(功率、轉數)，以便確定聯軸器或皮帶輪的規格。

3.水泵方向：向水泵進口看，葉輪一般為逆時針旋轉、(650CHW-5、-7、-10泵為順時針旋轉)。

產品概述：

CHW型泵柴油機、單級、單吸、渦殼式混流泵。

適用于輸送清水或物理、化學性質類似于水的其它液體。

被輸送的液體溫度不宜高于50℃。

廣泛用于農田排灌、工業和城市給排水等多種場合。

柴油機泵組型號意義:

以300HW-8A為例

300——泵進、出口直徑

CHW——柴油機渦殼混流泵

8——設計揚程

A——切割葉輪外徑或換用不同性能的葉輪。

性能范圍:

流量:70~4500m3/h

揚程:4~20m

口徑:150~650mm

柴油機泵組結構特點:

1、CHW型泵主要由泵蓋、葉輪、泵體、泵軸、軸套及軸承體(口徑≤350mm)或軸承架(口徑≥400mm)等主要零件構成。

2、泵蓋分別與泵體和進水管相接。泵蓋平面與葉輪平面之間應有適當間隙。間隙過小會產生摩擦；間隙過大，會導致泵體內的壓力水大量回流、使泵的效率降低。實際使用的適宜間隙為0.3-0.7mm(將泵軸推向泵的進口端)，間隙可用增減紙墊厚度來調整。

3、軸封裝置由填料、填料壓蓋、填料環和泵體上的調料函組成(150CHW和200CHW型泵無填料環)。柴油機泵組其作用是防止空氣吸入泵內和防止水從泵內過多地沿軸流出

CHW柴油機渦殼式混流泵性能參數表

泵型號	流量		揚程m	轉速	口徑		效率%	功率		臨界汽蝕余量	重量
泵型號	M³/h	L/S		r/min	進口mm	出口mm		軸功率Kw	配套功率Kw	NPSHC	Kg
150CHW-5	180	50	5	1450	150	150	82	2.99	4	2.7	60
150CHW-6	180	50	6	1450	150	150	82	3.59	5.5	3	68
	223	62	9.2	1800	150	150	82	7.07	7.5	4	68
150CHW-8	180	50	8	1450	150	150	82	4.78	5.5	2.7	60
150CHW-12	180	50	12.5	2900	150	150	82	7.47	11	6	55
200CHW-5	360	100	5	1450	200	200	81.5	6.01	7.5	4	105
200CHW-8	360	100	8	1450	200	200	83.5	9.39	11	4	105
200CHW-10	360	100	7	1200	200	200	83.5	8.22	11	4	130
	450	125	10	1450	200	200	83.5	14.68	18.5	5	130
:	500	139	12.2	1600	200	200	83.5	19.91	30	5.5	130
200CHW-12	360	100	12.5	1450	200	200	83.5	14.68	18.5	4	105
250CHW-5	540	150	5	1180	250	250	82	8.97	11	4	190
250CHW-7	450	125	7	980	250	250	84	10.22	15	4	168
250CHW-8	444	123	5.4	970	250	250	84	7.78	11	2.7	190
:	540	150	8	1180	250	250	84	14.01	18.5	4	190
:	664	184	12.1	1450	250	250	84	26	30	6.4	190
250CHW-11	450	152	4.8	980	250	250	84	7	11	4	169
:	650	180	11.6	1450	250	250	84	24.37	30	6	169
:	720	200	14.3	1600	250	250	84	33.38	37	6.5	169
250CHW-12	540	150	12.5	1180	250	250	84	21.88	30	4	190
300CHW-5	792	220	5	970	300	300	83	12.99	15	4	230
300CHW-8	792	220	8	970	300	300	85	20.3	22	4	230
300CHW-8A	581	161	3.9	730	300	300	84	7.48	11	3	230
:	780	217	7	980	300	300	84	18.08	22	4	230
:	1035	288	12.3	1300	300	300	84	42.17	55	5	230
300CHW-12	792	220	12.5	970	300	300	85	31.72	37	4	230
350CHW-8	745	207	4.4	730	350	350	85.5	10.44	15	4	330
:	1000	278	8	980	350	350	85.5	25.5	30	5	330
400CHW-7	1260	350	6.8	730	400	400	86	27.13	30	4	486
:	1692	470	12.3	980	400	400	86	65.9	75	5	486
400CHW-10	1400	389	9.94	730	400	400	86	44.3	55	4	496
:	1880	522	18	980	400	400	86	107.1	110	5	496
500CHW-6	1980	550	6.2	580	500	500	87	38.4	55	5.5	770
:	2492	692	9.8	730	500	500	87	76.4	95	6	770
650CHW-5	3312	920	5.1	485	650	650	85	54.1	75	5.5	1940
:	4032	1120	7.55	590	650	650	85	97.5	115	6	1940
650CHW-7	3400	944	6.5	450	650	650	88	68.4	90	5.3	1940
.	3663	1017	7.6	485	650	650	88	86.1	100	5.5	1940
.	4457	1238	11.18	590	650	650	88	154.2	180	6	1940
650CHW-10	4000	1111	14	590	650	650	88	173.3	180	6	1940
.	3322	923	9.7	490	650	650	88	99.7	115	5.5	1940
