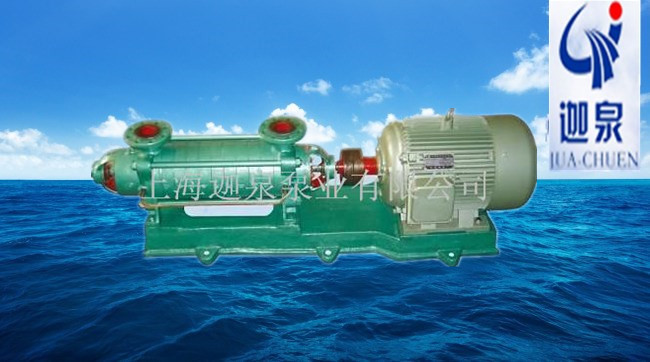

GC型多級鍋爐給水泵

產品型號：GC型

更新時間：2024-06-25

瀏覽次數：3604

簡要描述：GC型泵系臥式、單吸多級、分段式離心泵。具有效率高、性能范圍廣、運行安全平穩、噪音低、壽命長、安裝維修方便等特點。供輸送清水或物理化學性質類似于水的其它液體之用。

產品咨詢在線客服

產品介紹

GC型多級鍋爐給水泵產品簡介：

GC型鍋爐給水泵為臥式單吸多級分段式離心泵，主要用于鍋爐給水，所以又名鍋爐給水泵。該系列鍋爐給水泵適于輸送溫度低于110°C的清水或物理化學性質類似于水的無腐蝕性的其他液體，廣泛用于工礦企事業單位的鍋爐給水和城市生活供水。

GC型多級鍋爐給水泵產品特點：

GC型水泵為多級分段式,1-1/2GC-4GC四個型號的進出口分別在進水段和出水段上,均垂直向上,其揚程可根據使用需要而增減水泵級數.水泵裝配良好與否,對性能影響很大,尤其是各個葉輪的出口與導翼進口之相對位置,每吸葉輪的吐出口中心必須對準導翼的中心,其中稍有念頭即將使用水泵的流量減少,揚程降低,效率差,幫在檢修后裝配時務必注意,若有偏差必須調整。

GC型海洋水泵的主要零件有軸、軸套、進水段、葉輪、導翼、密封環、中段、出水段、平衡環、平衡盤、尾蓋。

進水段、中段、出水段及尾蓋均為鑄鐵制成，共同形成泵的工作室。

葉輪為鑄鐵制成，內有葉片，液體沿軸向單側進入，由于葉輪前后受壓不等，必須存在軸向力，此軸向力由平衡盤來承擔，葉輪制造時經靜平衡試驗。

軸為碳素鋼制成，中間裝有葉輪，用鍵、軸套和軸套螺母固定在軸上。軸的一端按裝聯軸器部件，與電機直接聯接。從轉動方向看時，泵軸為順進針方向旋轉。

密封環為鑄鐵制成，防止水泵中高壓水漏回進水部分，分別固定在進水段與中段之中，為易損件，磨損后可用備件更換。

平衡環為鑄鐵制成，固定在出水段上，它與平衡盤共同組成平衡裝置。

平衡盤為耐磨鑄鐵制成，裝在軸上，位于出水段與尾蓋之間，平衡軸向力。

軸套為鑄鐵制成，位于兩填料室處，作固定葉輪和保護泵軸之用。為易損件，磨損后可用備件更換。

軸承是用單列向心球軸承，采用鈣基黃油潤滑。

填料密封由進水段和尾蓋上的填料室，填料壓蓋，填料環及填料等組成，少量高壓水流入填料室中起水封作用。填料的松緊程度必須適當，不可壓的太緊，也不可太松，以液體能一滴一滴地滲出為準。如果填料太緊，軸套容易發熱同時耗費功率。填料太松，由于液體流失要降低水泵效率。

GC型多級鍋爐給水泵產品用途：GC型系列泵特別適用于鍋爐給水，也可廣泛應用于壓力容器供水、熱水循環、高層建筑給水、農田灌溉、消防增壓、水力沖洗、食品、釀造、醫藥、化工、水產養殖、環境保護、化工工藝流程及機床配套等各行業，作為給水排水的動力設備。

GC型多級鍋爐給水泵-型號意義

2.5GC6×5

2.5–吸入口直徑（吋）

GC–分段式鍋爐給水泵

6–縮小為1/10

泵的比轉數5–葉輪級數

GC型多級鍋爐給水泵主要性能參數表

型號	流量	揚程	轉速	效率	功率(KW)
型號	(mз/h)	（m）	(r/min)	(%)	軸功率	電機功率
1.5GC-5×2	6	46	2950	38	2	3
1.5GC-5×3	6	69	2950	38	3	4
1.5GC-5×4	6	92	2950	38	4	5.5
1.5GC-5×5	6	115	2950	38	5	7.5
1.5GC-5×6	6	138	2950	38	6	7.5
1.5GC-5×7	6	161	2950	38	7	7.5
1.5GC-5×8	6	184	2950	38	8	11
1.5GC-5×9	6	207	2950	38	9	11
2GC-5×2	10	64	2950	39.6	4.4	7.5
2GC-5×3	10	96	2950	39.6	6.6	11
2GC-5×4	10	128	2950	39.6	8.8	15
2GC-5×5	10	160	2950	39.6	11	15
2GC-5×6	10	192	2950	39.6	13.2	18.5
2GC-5×7	10	224	2950	39.6	15.4	22
2GC-5×8	10	256	2950	39.6	17.6	30
2GC-5×9	10	288	2950	39.6	19.8	30
2.5GC-6×2	15	62	2950	43.7	5.8	11
2.5GC-6×2	20	54	2950	47.4	6.2	11
2.5GC-6×3	15	93	2950	43.7	8.7	15
2.5GC-6×3	20	81	2950	47.4	9.3	15
2.5GC-6×4	15	124	2950	43.7	11.6	22
2.5GC-6×4	20	108	2950	47.4	12.4	22
2.5GC-6×5	15	155	2950	43.7	14.5	22
2.5GC-6×5	20	135	2950	47.4	15.5	22
2.5GC-6×6	15	186	2950	43.7	17.4	30
2.5GC-6×6	20	162	2950	47.4	18.6	30
2.5GC-6×7	15	217	2950	43.7	20.2	30
2.5GC-6×7	20	189	2950	47.4	21.7	30
2.5GC-6×8	15	248	2950	43.7	23.2	37
2.5GC-6×8	20	216	2950	47.4	24.8	37
2.5GC-6×9	15	279	2950	43.7	26.1	22
2.5GC-6×9	20	243	2950	47.4	27.9	22
4GC-8×2	30	86	2950	51	13.8	30
	45	82	2950	60	16.8	30
	55	76	2950	62.5	18.1	30
4GC-8×3	30	129	2950	51	20.7	37
	45	123	2950	60	25.2	37
	55	114	2950	62.5	27.2	37
4GC-8×4	30	172	2950	51	27.6	55
	45	164	2950	60	27.6	55
	55	152	2950	62.5	36.2	55
4GC-8×5	30	215	2950	51	34.5	55
	45	205	2950	60	42	55
	55	190	2950	62.5	45.3	55
4GC-8×6	30	258	2950	51	41.4	75
	45	246	2950	60	50.4	75
	55	228	2950	62.5	54.1	75
4GC-8×7	30	301	2950	51	48.2	75
	45	287	2950	60	58.8	75
	55	266	2950	62.5	63.4	75
4GC-8×8	30	344	2950	51	55	100
	45	328	2950	60	67	100
	55	304	2950	62.5	73	100
4GC-8×9	30	387	2950	51	62	100
	45	369	2950	60	75.5	100
	55	342	2950	62.5	82	100
4GC-8×10	30	430	2950	51	69	-
	45	410	2950	60	84	-
	55	380	2950	62.5	91	-
