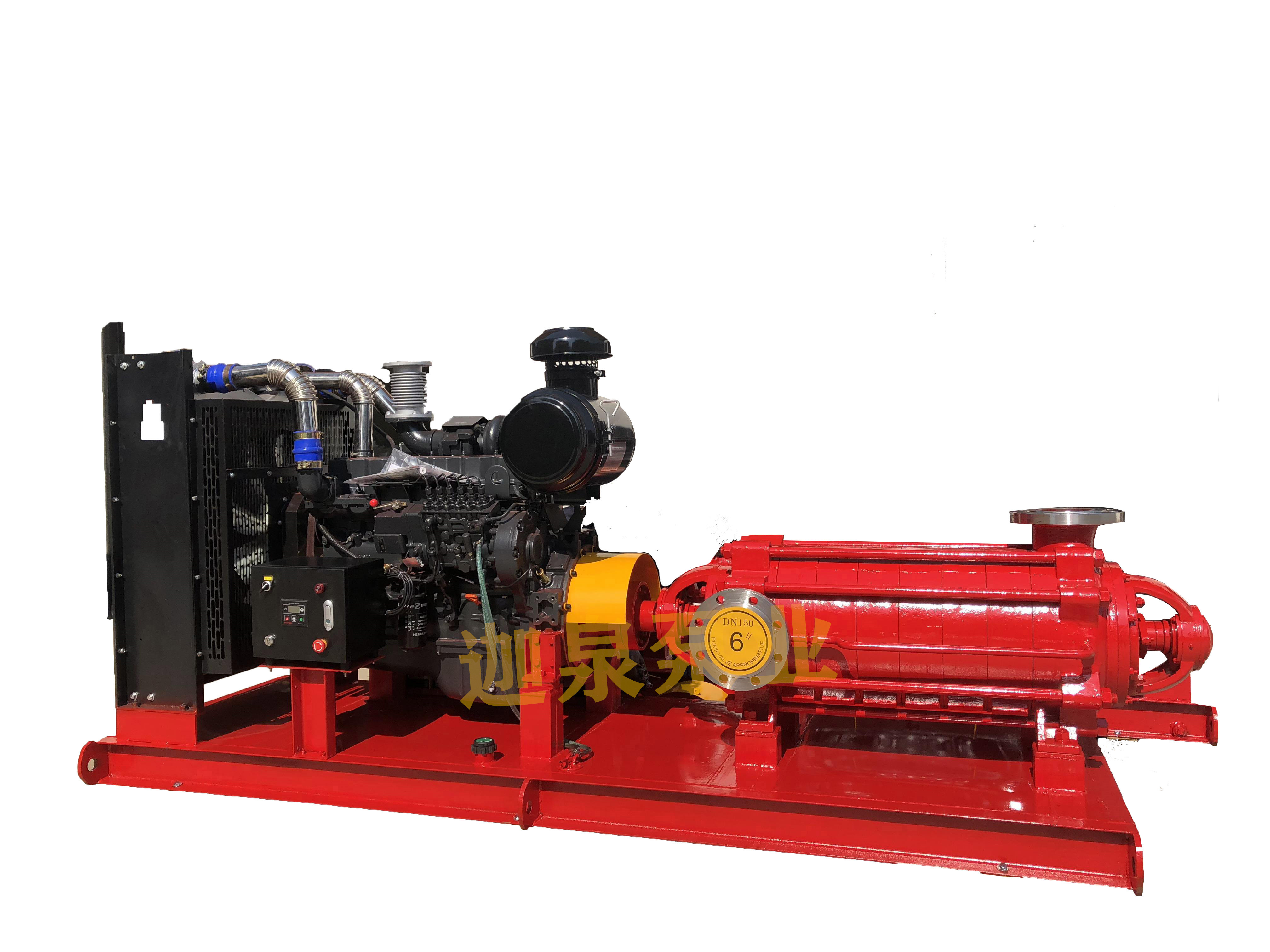

多級礦山柴油機排水泵

產品型號：CBD型

更新時間：2024-10-10

瀏覽次數：8150

簡要描述：柴油機多級泵，是以柴油機為動力，泵組通過彈性聯軸器由柴油機驅動，具有合理的結構，效率高，汽蝕性能好，振動小，噪聲低，運行產品概述平穩、可靠和裝拆方便等優點。

產品咨詢在線客服

產品介紹

CBD型系列多級柴油機泵-產品結構說明
CBD型系列多級柴油機泵為多級分段式，其吸入口位于進水段上，成水平方向，吐出口在水段上垂直向上，其揚程可根據使用需要而增減水泵級數。水泵裝配良好與否，對性能影響關系很大，尤其是各個葉輪的口出與導翼的進出中心，其中稍有偏差即將使水泵的流量減少，揚程降低效率差，故在檢修裝配時務必注意。

CBD型系列多級柴油機泵主要零件有:進水段、中段、出水段、葉輪、導翼擋板、出水段導翼、軸、密封環、平衡環、軸套、尾蓋及軸承體。
進水段、中段、導葉擋板、出水段導翼、出水段及尾蓋均為鑄鐵制成，共同形成泵的工作室。

葉輪為鑄鐵制成，內有葉片，液體沿軸向單側進入，由于葉輪前后受壓不等，必然存在軸向力，此軸向力由平衡盤來承擔，葉輪制造時經靜平衡試驗。
軸為炭素鋼制成，中間裝有葉輪，用鍵、軸套及軸套螺母固定在軸上。軸的一端裝聯軸器部件，與電機直接連接。

密封環為鑄鐵制成，防止水泵高壓水漏回進水部分，分別固定在進水段與中段之上，為易損件，磨損后可用備件更換。
平衡環為鑄鐵制成，固定在出水段上，它與平衡共同組成平衡裝置。

平衡盤為耐磨鑄鐵制成，裝在軸上，位于出水段與尾蓋之間，平衡軸向力。
軸套為鑄鐵制成，位于填料室處，作固定葉輪和保護泵軸入用，為易損件，磨損后可用備件更換。
軸承是單列向心球軸承，采用鈣基潤滑脂潤滑。

填料起密封作用，防止空氣進入和大量液體漏出，填料密封由進水段和尾蓋上的填料室，填料壓蓋，填料環及填料等組成，少量高壓水流入填料室中起水封作用。填料的松緊程度必須適當，不可太緊亦不可太松，以液體能一滴一滴的滲出為準。如果填料太緊，軸套容易發熱，同時耗費功率。填料太松，由于液體流失要降低水泵的效率。

CBD型系列多級柴油機離心泵-技術參數：
流量：6.3-300m3/h；
揚程：13-650m；
功率：2.2-400KW；
轉速：1450-2950r/min；
口徑：φ50-φ200；
溫度范圍：≤105℃；
工作壓力：≤3.0Mpa。

D型系列多級柴油機離心泵-產品特點：
1、水力模型，效率高，性能范圍廣。
2、泵運行平穩，噪音低。
3、軸封采用軟填料密封或機械密封，密封安全可靠、結構簡單，維修方便快捷。
4、軸為全封結構，確保了不與介質接觸，不銹蝕，長。

CBD型系列多級柴油機泵性能參數

泵型號

Pump Type

級數

Stage

流量

Flow

（m³/h）

揚程

Head

(m)

轉速

Speed

（r/min）

效率

Eff

（%）

軸功率

Shaft Power

（KW）

CBD

12-25

7.5

12.5

15.0

84.6

2900

3.93

4.73

5.32

112.8

110

2900

5.24

6.3

7.09

141

125

115

2900

6.55

7.88

8.86

169.2

150

138

2900

7.85

9.46

10.64

197.4

175

161

2900

9.16

11.0

12.41

225.6

200

184

2900

10.47

12.61

14.18

253.8

225

207

2900

11.78

14.18

15.95

282

250

230

2900

13.09

15.76

17.73

310.2

275

263

2900

14.4

17.34

19.5

338.4

300

276

2900

15.7

18.9

21.3

CBD

25-30

102

82.5

2900

8.33

9.88

10.7

136

120

110

2900

11.11

13.1

14.26

170

150

137.5

2900

13.89

16.47

17.83

204

180

165

2900

16.67

19.77

21.4

272

210

192.5

2900

19.44

23.1

24.96

272

240

220

2900

22.22

26.4

28.53

306

270

247.5

2900

25.0

29.65

32.1

340

300

275

2900

27.8

32.9

35.7

CBD

25-35

114.0

105

2900

8.18

11.73

13.11

152

140

124

2900

10.9

15.64

17.48

190

175

155

2900

18.17

19.54

21.85

228

210

185

2900

21.8

23.45

26.08

266

245

217

2900

25.43

27.36

30.59

304

280

248

2900

29.07

31.27

34.96

342

315

279

2900

32.7

35.18

39.32

380

350

310

2900

36.33

39.09

43.69

154.5

150

144

2900

14.35

18.92

20.35

CBD

25-50

206

200

192

2900

19.14

25.23

27.13

257.5

250

240

2900

23.92

31.54

33.91

309

300

288

2900

28.71

37.85

40.69

360.5

350

336

2900

33.49

44.16

44.48

412

400

384

2900

38.27

50.46

54.26

463.5

450

432

2900

43.06

56.77

61.04

515

500

480

2900

47.84

63.08

67.82

566

550

528

2900

52.58

69.39

74.60

618

600

576

2900

57.41

75.69

81.38

CBD

46-30

102

2900

13.02

16.11

17.84

136

120

108

2900

17.36

21.48

23.79

170

150

135

2900

21.7

26.85

29.74

204

180

160

2900

26.04

32.21

35.68

238

210

189

2900

30.38

37.58

11.63

274

240

216

2900

34.72

42.95

17.58

306

270

243

2900

39.06

48.32

53.53

340

300

270

2900

43.1

53.69

59.47

CBD

46-50

166.5

150

138

2900

25.19

29.83

32.3

222

200

184

2900

33.59

39.77

43.06

277.5

250

230

2900

41.98

49.71

53.83

330

300

276

2900

50.38

59.65

64.59

388.5

350

322

2900

58.78

69.6

75.36

440

400

368

2900

67.18

79.54

86.12

499.5

450

414

2900

75.57

89.48

96.89

555

500

460

2900

83.97

94.42

107.66

610.5

550

506

2900

92.37

109.36

118.42

666

600

552

2900

100.8

119.3

129.2

CBD

80-30

102

83.4

2900

12.04

15.07

15.81

136

120

111.2

2900

16.06

20.09

21.08

170

150

139

2900

20.07

25.11

26.35

204

180

166.8

2900

24.08

30.13

31.62

238

210

194.6

2900

28.10

35.15

31.62

272

240

222.4

2900

32.12

40.17

42.16

306

270

250.2

2900

36.13

45.20

47.43

340

300

278

2900

40.15

50.22

52.70

CBD

85-45

100

102

2900

24.25

28.94

30.35

153

135

117

2900

36.38

43.3

45.52

204

180

156

2900

48.5

57.87

60.7

255

225

195

2900

60.63

72.34

75.86

306

270

234

2900

72.75

86.81

91.04

357

315

273

2900

84.88

101.3

106.2

408

360

312

2900

97.0

115.7

121.4

459

405

351

2900

109.1

130.2

136.6

CBD

85-67

100

222

201

183

2900

61.62

71.63

76.72

296

268

244

2900

82.15

95.50

102.29

370

335

305

2900

102.69

119.38

127.87

444

402

365

2900

123.23

143.25

153.02

518

469

427

2900

143.76

167.13

179.01

592

536

488

2900

164.31

191.0

204.58

666

603

549

2900

184.85

214.88

230.16

CBD

155-30

119

155

190

1480

76.5

28.76

32.84

36.68

1480

43.14

49.26

55.02

128

120

108

1480

57.52

65.68

73.36

160

150

135

1480

71.90

82.10

91.70

192

180

162

1480

86.28

98.52

110.04

224

210

189

1480

100.66

114.97

128.38

256

240

216

1480

115.04

131.36

146.72

288

270

243

1480

129.42

147.78

165.06

320

300

270

1480

143.80

164.20

183.40

CBD

155-67

100

155

185

228

201

177

2900

97.0

114.7

123.9

304

268

236

2900

129.4

152.9

165.1

380

335

295

2900

161.7

191.1

206.4

456

402

354

2900

194

229.3

247.7

532

469

413

2900

226.4

267.5

289

608

536

472

2900

258.7

305.7

330.3

684

603

531

2900

291.1

344

371.6

CBD

280-43

185

280

335

1480

68.6

85.2

92.4

141

129

114

1480

103.0

127.7

138.7

188

172

152

1480

137.3

170.3

184.9

235

215

190

1480

171.6

212.9

231.1

282

258

228

1480

205.9

255.5

277.3

329

301

266

1480

240.2

298.1

323.6

376

344

304

1480

274.5

340.7

369.8

423

387

342

1480

308.9

383.2

416

CBD

280-65

185

280

335

204

195

186

1480

168.6

203.8

226.4

272

260

248

1480

224.8

271.8

301.9

340

325

310

1480

281.0

339.7

377.3

408

390

372

1480

337.2

407.6

452.8

476

455

434

1480

393.4

475.6

528.3

544

520

496

1480

449.6

543.5

603.7

612

585

558

1480

505.8

611.4

679.2

680

650

620

1480

562.0

679.4

754.6

CBD

450-60

335

450

500

195

180

171

1480

247.1

279.2

298.5

260

240

228

1480

329.4

372.3

398

325

300

285

1480

411.8

465.4

497.5

390

360

342

1480

494.2

558.5

597

455

420

399

1480

576.5

651.5

696.5

520

480

456

1480

658.9

744.6

795

585

540

513

1480

741.2

837.7

895.6

650

600

570

1480

823.6

930.8

995.1

CBD

80-12

21.6

34.6

39.6

27.6

22.8

19.0

2900

3.07

41.4

34.2

28.5

2900

4.60

55.2

45.6

38.0

2900

6.14

69.0

57.0

47.5

2900

7.67

82.8

68.4

57.0

2900

9.21

96.6

79.8

66.5

2900

10.74

110.4

91.2

76.0

2900

12.27

124.2

102.6

85.5

2900

13.8

CBD

100-16

37.6

54.0

72.0

59.4

51.0

33.6

2900

9.22

10.28

9.99

79.2

68.0

44.8

2900

12.30

13.71

13.32

99.0

85.0

56.0

2900

15.37

17.13

16.65

118.8

102.0

67.2

2900

18.44

20.56

19.98

138.6

119.0

78.4

2900

21.52

23.99

23.31

158.4

136.0

89.6

2900

24.59

27.41

26.64

178.6

153.0

100.8

2900

27.66

30.84

29.97

CBD

125-25

101

119

76.8

64.5

52.5

2900

70.5

77.5

74.0

21.37

22.91

23.01

102.4

86.0

70.0

2900

28.50

30.54

30.67

128.0

107.5

87.5

2900

35.62

38.18

38.34

153.6

129.0

105.0

2900

42.75

45.81

46.01

179.2

150.5

122.5

2900

49.87

53.45

53.68

204.8

172.0

140.0

2900

57.0

61.08

61.35

230.4

193.5

157.5

2900

64.12

68.72

69.02
