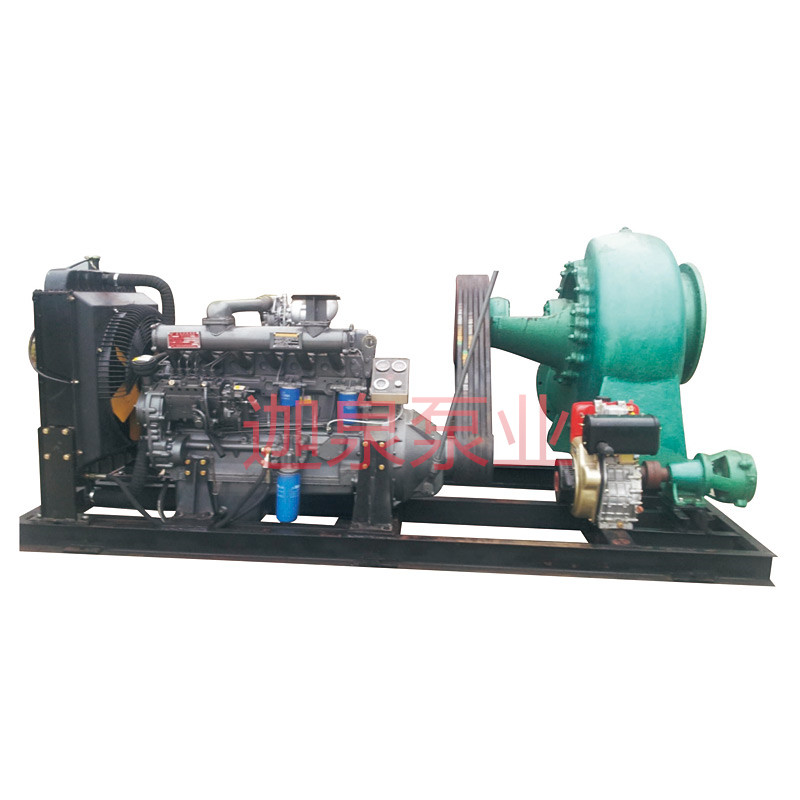

防洪排澇大流量柴油機泵

產品型號：CHW型

更新時間：2024-06-25

瀏覽次數：5632

簡要描述：防洪排澇大流量柴油機泵農村抽水泵特點：結構簡單、使用可靠、裝修方便，而且效率高、體形小、重量輕。傳動方式：有直接傳動和變速傳動。常用動力機是電動機和柴油機。

產品咨詢在線客服

產品介紹

CHW柴油機渦殼式混流泵性能參數表

泵型號	流量		揚程m	轉速r/min	口徑		效率%	功率		臨界汽蝕余量	重量Kg
泵型號	M³/h	L/S			進口mm	出口mm		軸功率Kw	配套功率Kw	NPSHC
150CHW-5	180	50	5	1450	150	150	82	2.99	4	2.7	60
150CHW-6	180	50	6	1450	150	150	82	3.59	5.5	3	68
	223	62	9.2	1800	150	150	82	7.07	7.5	4	68
150CHW-8	180	50	8	1450	150	150	82	4.78	5.5	2.7	60
150CHW-12	180	50	12.5	2900	150	150	82	7.47	11	6	55
200CHW-5	360	100	5	1450	200	200	81.5	6.01	7.5	4	105
200CHW-8	360	100	8	1450	200	200	83.5	9.39	11	4	105
200CHW-10	360	100	7	1200	200	200	83.5	8.22	11	4	130
	450	125	10	1450	200	200	83.5	14.68	18.5	5	130
:	500	139	12.2	1600	200	200	83.5	19.91	30	5.5	130
200CHW-12	360	100	12.5	1450	200	200	83.5	14.68	18.5	4	105
250CHW-5	540	150	5	1180	250	250	82	8.97	11	4	190
250CHW-7	450	125	7	980	250	250	84	10.22	15	4	168
250CHW-8	444	123	5.4	970	250	250	84	7.78	11	2.7	190
:	540	150	8	1180	250	250	84	14.01	18.5	4	190
:	664	184	12.1	1450	250	250	84	26	30	6.4	190
250CHW-11	450	152	4.8	980	250	250	84	7	11	4	169
:	650	180	11.6	1450	250	250	84	24.37	30	6	169
:	720	200	14.3	1600	250	250	84	33.38	37	6.5	169
250CHW-12	540	150	12.5	1180	250	250	84	21.88	30	4	190
300CHW-5	792	220	5	970	300	300	83	12.99	15	4	230
300CHW-8	792	220	8	970	300	300	85	20.3	22	4	230
300CHW-8A	581	161	3.9	730	300	300	84	7.48	11	3	230
:	780	217	7	980	300	300	84	18.08	22	4	230
:	1035	288	12.3	1300	300	300	84	42.17	55	5	230
300CHW-12	792	220	12.5	970	300	300	85	31.72	37	4	230
350CHW-8	745	207	4.4	730	350	350	85.5	10.44	15	4	330
:	1000	278	8	980	350	350	85.5	25.5	30	5	330
400CHW-7	1260	350	6.8	730	400	400	86	27.13	30	4	486
:	1692	470	12.3	980	400	400	86	65.9	75	5	486
400CHW-10	1400	389	9.94	730	400	400	86	44.3	55	4	496
:	1880	522	18	980	400	400	86	107.1	110	5	496
500CHW-6	1980	550	6.2	580	500	500	87	38.4	55	5.5	770
:	2492	692	9.8	730	500	500	87	76.4	95	6	770
650CHW-5	3312	920	5.1	485	650	650	85	54.1	75	5.5	1940
:	4032	1120	7.55	590	650	650	85	97.5	115	6	1940
650CHW-7	3400	944	6.5	450	650	650	88	68.4	90	5.3	1940
.	3663	1017	7.6	485	650	650	88	86.1	100	5.5	1940
.	4457	1238	11.18	590	650	650	88	154.2	180	6	1940
650CHW-10	4000	1111	14	590	650	650	88	173.3	180	6	1940
.	3322	923	9.7	490	650	650	88	99.7	115	5.5	1940

防洪排澇柴油機水泵-柴油機混流泵-農村抽水機：

1. 特點：結構簡單、使用可靠、裝修方便，而且效率高、體形小、重量輕。2. 傳動方式：有直接傳動和變速傳動。常用動力機是電動機和柴油機。訂貨時應明確動力機的型號(功率、轉數)，以便確定聯軸器或皮帶輪的規格。

3. 水泵方向：向水泵進口看，葉輪一般為逆時針旋轉、(650CHW-5、-7、-10泵為順時針旋轉)。

產品概述：

CHW型泵柴油機、單級、單吸、渦殼式混流泵。

適用于輸送清水或物理、化學性質類似于水的其它液體。

被輸送的液體溫度不宜高于50℃。

廣泛用于農田排灌、工業和城市給排水等多種場合。

型號意義:

以300HW-8A為例

300——泵進、出口直徑

CHW——柴油機渦殼混流泵

8——設計揚程

A——切割葉輪外徑或換用不同性能的葉輪。

性能范圍:

流量:70~4500m3/h

揚程:4~20m

口徑:150~650mm

結構特點:

1、CHW型泵主要由泵蓋、葉輪、泵體、泵軸、軸套及軸承體(口徑≤350mm)或軸承架(口徑≥400mm)等主要零件構成。

2、泵蓋分別與泵體和進水管相接。泵蓋平面與葉輪平面之間應有適當間隙。間隙過小會產生摩擦；間隙過大，會導致泵體內的壓力水大量回流、使泵的效率降低。實際使用的適宜間隙為0.3-0.7mm(將泵軸推向泵的進口端)，間隙可用增減紙墊厚度來調整。

3、軸封裝置由填料、填料壓蓋、填料環和泵體上的調料函組成(150CHW和200CHW型泵無填料環)。其作用是防止空氣吸入泵內和防止水從泵內過多地沿軸流出
